Мега дешевый аналог Racelogic’а — быть или не быть?

 В Uncategorized

Всем привет! Сегодня хочу поговорить о точном замере динамики авто до и после тюнинга. Буду краток.
При проведении различных улучшений с автомобилем, будь то установка наддува, чип-тюнинг или тюнинг тормозной системы, несомненно возникает вопрос об объективной оценке изменений в поведении автомобиля, короче говоря стала ли машина быстрее разгоняться или тормозить и если да то на сколько.
Первое что приходит на ум для измерения динамики — секундомер плюс спидометр, спец. программы для смартфонов использующие показания встроенных GPS или информации с диагностической колодки OBD2 и тому подобное. Но все это вместе взятое, к сожалению, не выдерживает никакой критики в плане точности измерений, ибо как показывает практика множества людей — разброс в измерениях динамики такими методами редко бывает меньше 1 секунды, что чаще всего никуда не годится при тюнинге (спидометры и датчики скоростей врут а встроенные GPS в телефонах имеют частоту всего 1 Гц).

У профессиональных приборов, к примеру всем известного Racelogic, с точностью и повторяемостью все хорошо — 10 Гц модуль GPS делает свое дело, выдавая показания о скорости 10 раз в секунду. Но у данного прибора другая беда — стоит он от 40, а то и все 50 тыс рублей в России. Далеко не каждый готов отдать такие деньги.

В странах СНГ знаю как минимум 2 дешевых (7,5 — 8 тыс руб) аналога такому прибору — Dragon и Racetelemetry. С разработчиками обоих из них общался лично — хорошие ребята. Еще один прибор в такую же цену мне попадался в интернете, но названия уже не припомню.

И тут мне в голову пришла идея — а что если убрать дорогой корпус и экран из этих приборов и оставить только контроллер с GPS модулем и управлять прибором только со смартфона или ПК? Или того гляди оставить только GPS модуль и все вычисления проводить в приложениях? Ведь тогда можно в разы удешевить уже даже производящиеся в СНГ приборы. Да, такое решение есть у многих производителей, но со встроенным аккумулятором и корпусом — опять же ценники здесь начинаются от 6000 рублей.

Сказано — сделано. Закупил отдельно разные GPS модули — с USB (для работы без контроллера) и UART (для работы с контроллером) интерфейсами.

Вариант №1

Для начала написал и отладил на дороге приложение на Java просто с 10 герцовым GPS модулем, получилось нечто следующее:

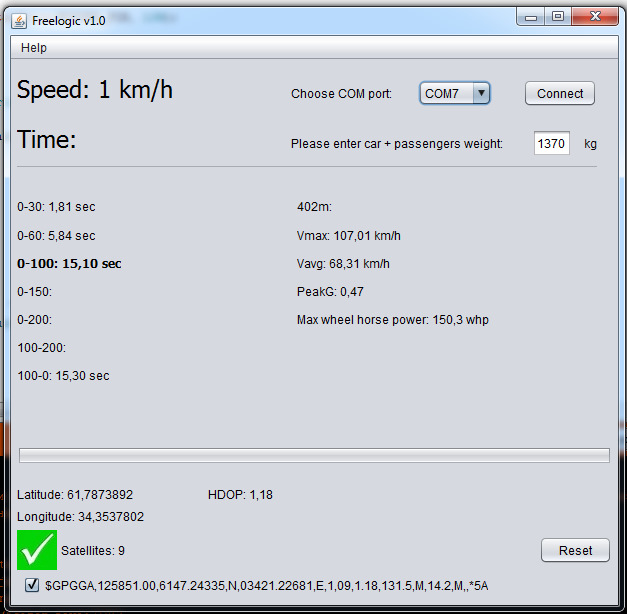

Freelogic PC

Программа автоматически определяет старт авто, производятся соответствующие замеры и результаты сразу же выводятся на экран. Единственное что показаниям мощности не сильно стоит доверять, ибо формула чисто эмпирическая, хотя если знать точно массу (брать можно из каталога + прибавлять массу пассажиров), делать замер на горизонтальной дороге при сухой погоде то показывает довольно точно (у меня по паспорту 112 сил, программа считает от 101 до 111 сил). На скрине не смотрите на 150 лошадей — это результат на тестовых данных. Единственный большой минус такого решения — в машине нужен либо ноут под виндой (на линуксе и маке пока не тестировал), либо планшет под виндой. На андроид программу еще не портировал.

Вариант №2

Взял платку контроллера миниатюрную 8-битную + GPS модуль 10-герцовый, пьезопищалку, спаял все элементы, одел в термоусадку а края залил термоклеем. Получился вот такой вот прототипчик аля гадкий утенок :))

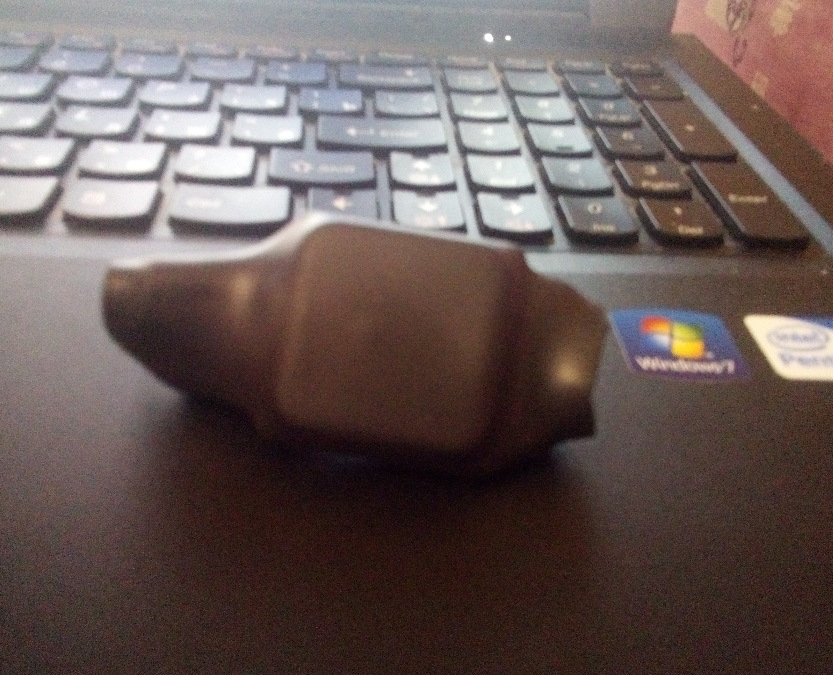

Freelogic Micro

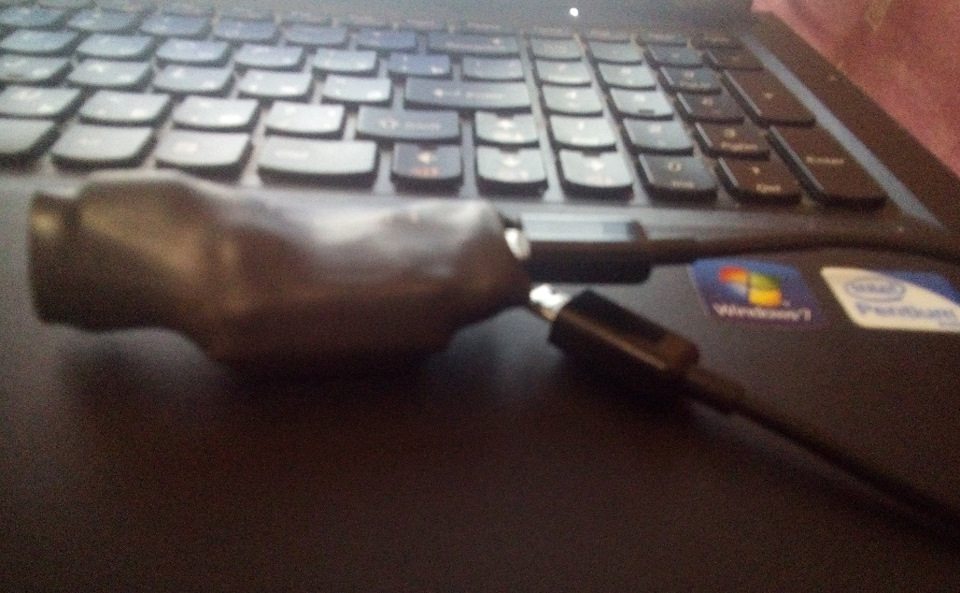

Freelogic Micro

Далее перенес код с Java на C и подружил контроллер с терминальными программами. На андроиде это программа Usb Serial Terminal (есть в Google Play), на ПК — Tera Term и куча подобных программ. Все данные выводятся в текстовом виде на экран, есть возможность практически неограниченного сохранения логов заездов. Единственный минус здесь — в некоторых старых смартфонах USB host не поддерживается и устройство с ними работать не будет.

Собственно чем сто раз услышать — лучше один раз увидеть:

Скоро придут маленькие пьезопищалки и маленькие GPS модули — устройство станет миниатюрным как флешка.

Сравнивал результаты замеров с прибором Dragon, измерения в первом приближении совпадают.

Кодовое название этого утенка (прибора для измерения динамики) «Freelogic«.

Всем спасибо за внимание, жду ваших комментариев!

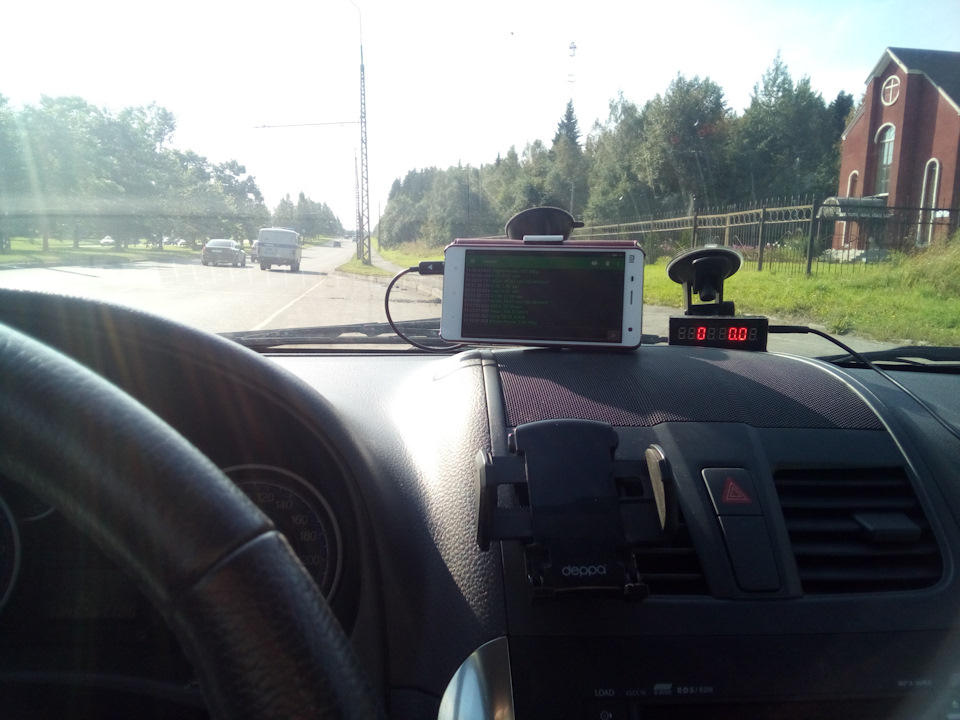

Измерения сходятся, спутники находятся. Справа Dragon, аналогичный прибор, слева телефон с контроллером Freelogic
